Magnetická deska na frézování Neomill Compact paleta


Kdy zvolit magnetický upínač Neomill Compact paleta:

Magnetický upínač Neomill Compact paleta byl navržen pro přesné upínání obrobků v automatizovaných provozech. Je vhodný pro obrábění, broušení, frézování, elektroerozivní obrábění i měřící operace, a to od menších až po střední a větší dílce. Využijete ho všude tam, kde vyžaduje vysokou přídržnou sílu a stabilitu.

Advantages:

  • Dvojitý neodymový magnetický systém
  • Prodloužená životnost pólové desky
  • Upínací plocha s neměnnou magnetickou silou až ke krajům
  • Možnost adaptace na různé upínací systémy s opakovatelnou přesností upnutí na nulové referenční body (EROWA, 3R aj.)
  • Vodotěsná konstrukce
  • Pro snadnou manipulaci s upínačem lze volitelně paletu vybavit ručními madly

Related products

Help

This product can be rented. Just create an inquiry and check the rent box.

Help

Are you not sure that this product is the right choice? Send us your inquiry and our representatives will be happy to advise you.

Podrobný popis:

Neomill Compact paleta je magnetická upínací deska, která je vybavena robustní a voděodolnou konstrukcí. Odolnost a silné neodymové magnety ji předurčují pro upínání obrobků při nejnáročnějších obráběcích aplikací, jako je například namáhavé a rychlé frézování.

Všestrannost upínače poskytuje větší pólová deska s příčným rozdělením pólů, která svou přídržnou silou dokonale upne malé ale i rozměrné dílce. Volitelně lze upínač vybavit praktickými madly, díky kterým upínač snadno přemístíte k jinému stroji, případně ke stolu k vychystávacím operacím mimo stroj.

Důležité parametry:

  • Aplikace: Frézování, broušení na plocho
  • Technologie: Permanentní
  • Upínací síla: 160 N/cm2
  • Min. velikost obrobku: 25 x 25 x 6 mm
  • Pólování: Příčné
  • Limit přebroušení: 10 mm
  • Pólová rozteč: T15 11+4 mm (ocel/epoxid)
  • Záruka: 2 roky

Součást balení:

  • Magnetický upínač
  • Návod k obsluze
  • Přepínací klíč

Použití:

  • Upínání od malých, až po rozměrné obrobky
  • Středně namáhavé a rychlé frézování
  • Náročné broušení na plocho
  • Pětiosé obrábění
  • Elektroerozivní obrábění EDM

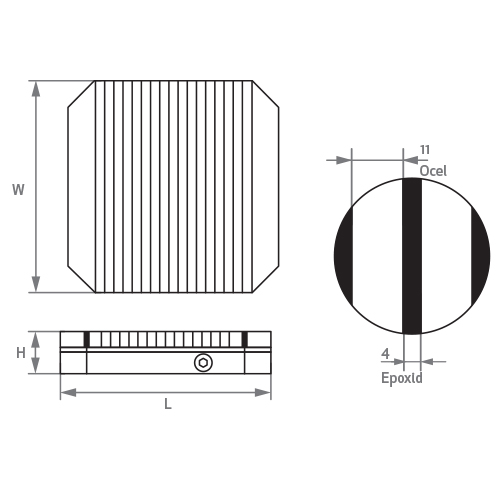

Výkres Neomill Compact paleta

Parametry

Katalogové číslo W (mm) L (mm) H (mm) Hmotnost (kg)
NEOMC240240 240 240 50 21
NEOMC280280 280 280 50 28
NEOMC320320 320 320 50 37
