Permanentní magnetický upínač pro soustružení a broušení na kulato Alustar

Kdy zvolit permanentní magnetickou desku Alustar:

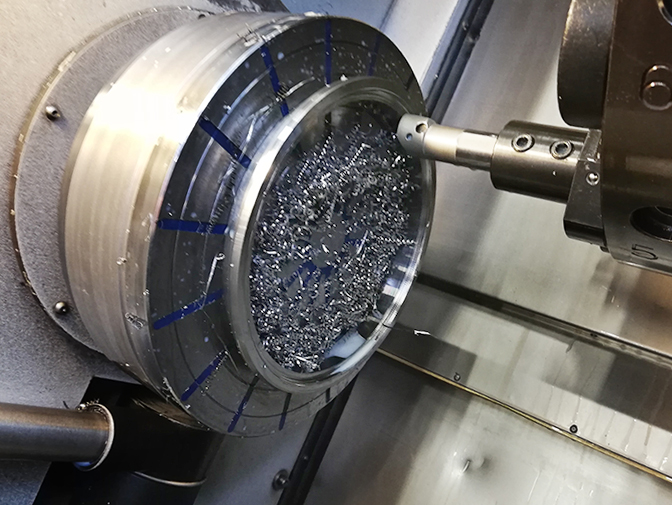

Permanentní upínač Alustar využijete při soustružení a broušení obrobků kruhového tvaru. Upínač vyniká díky hliníkové konstrukci těla a nízké hmotnosti. Zvládne větší hmotnostní rozsah obráběných komponentů. S pomocí upínače získáte možnost obrábět čelo, vnitřní a vnější průměr obrobku v jedné operaci. Možnost plynulé regulace upínací síly usnadňuje centrování.

Advantages:

Kompaktní pólová deska z jednoho kusu oceli s radiálními póly
Velmi výkonný neodymový magnetický systém
Unikátní konstrukce se šnekovým samosvorným přepínacím mechanismem pro plynulé nastavení upínací síly, který usnadňuje centrování obrobku
Hliníková základna snižuje zátěž na vřeteno obráběcího stroje a zvyšuje možnou hmotnostní kapacitu obrobků
Velmi bezpečný, samosvorný mechanismus zabraňující vypnutí upínače během obrábění
Zahloubení a závity ze spodní strany základny pro upnutí na vhodnou přírubu

Related products

Permanentní magnetická upínací deska Neostar
Kruhový upínač Neostar pro upínání obrobků při soustružení a broušení na kulato.

Ruční demagnetizér HD pro odmagnetování velkých a složitých dílců
Demagnetizér HD pro odmagnetování dílců.

This product can be rented. Just create an inquiry and check the rent box.

Are you not sure that this product is the right choice? Send us your inquiry and our representatives will be happy to advise you.

Tabulkové zobrazení

Catalog number	Průměr upínače	Height [mm]	Availability (approximate)	Price without VAT (valid for EU only)
ALUS20D200	D200 mm	79.00	obvykle skladem	On request
ALUS20D250	D250 mm	79.00	obvykle skladem	On request
ALUS20D300	D300 mm	82.00	obvykle skladem	On request
ALUS20D350	D350 mm	82.00	obvykle skladem	On request
ALUS20D400	D400 mm	84.00	obvykle skladem	On request
ALUS30D500	D500 mm	109.00	obvykle skladem	On request
ALUS30D600	D600 mm	109.00	7-8 týdnů	On request
ALUS30D700	D700 mm	120.00	8-9 týdnů	On request
ALUS30D800	D800 mm	120.00	8-9 týdnů	On request

Podrobný popis:

Permanentní kruhový upínač Alustar je odlehčenou verzí upínače Neostar. Hliníkové těleso výrazně snižuje jeho hmotnost, čímž umožňuje upínat obrobky větší hmotnosti než základní verze Neostar. Velkou výhodou upínače je patentovaný přepínací mechanismus, který umožňuje variabilně nastavit upínací sílu a pevně fixuje nastavenou upínací sílu v jakékoli poloze. Díky přepínacímu mechanismu si zapnete upínač na 10 až 20 % síly, snadno vycentrujete obrobek, přepnete na 100 % a přikročíte k bezpečné operaci. Vysokou životnost permanentního upínače zaručuje pevná pólová deska z jednoho kusu. možnost přebroušení až o 5 mm. Tento upínač je možné na přání dodat s průchozím otvorem.

Důležité parametry:

Aplikace: Soustružení, kruhové broušení
Technologie: Permanentní
Upínací síla: 140 N/cm²
Pólování: Radiální
Limit přebroušení: 5 mm
Záruka: 2 roky

Doplňující informace:

Zákazník si může nadstandardně zvolit:

Středové vrtání
Přesná středící díra (možno skrz)
Přídavná pólová deska
Pólová deska s T drážkami
Sestava pólových nástavců

Součást balení:

Magnetický upínač
Ráčnový klíč
Návod k obsluze

Použití:

Soustružení a broušení obrobků kruhového tvaru

Parametry:

Katalogové číslo	D (mm)	H (mm)	D1 (mm)	E (mm)	F (mm)	Hmotnost (kg)
ALUS20D200	200	79	20	110	180	11,5
ALUS20D250	250	79	30	166	220	18
ALUS20D300	300	82	38	180	260	27
ALUS20D350	350	82	40	220	300	36
ALUS20D400	400	84	40	260	340	47
ALUS30D500	500	109	50	330	400	98
ALUS30D600	600	109	90	350	450	142
