Permanentní magnetický upínač pro elektroerozivní obrábění Neospark

Kdy zvolit permanentní magnetický upínač Neospark:

Permanentní magnetický upínač Neospark je vhodný pro upínání obrobků v elektroerozivních obráběcích strojích. Vysoká přídržná síla a jemná pólová rozteč umožňuje upnutí malých i tenkých obrobků. Díky velmi nízké konstrukci magnetu neztrácíte pracovní prostor. Navíc magnetická deska nabízí pohodlné ovládání z horní strany magnetu, je tedy možné lépe využít celou plochu ponorné pracovní nádrže Vašeho EDM stroje.

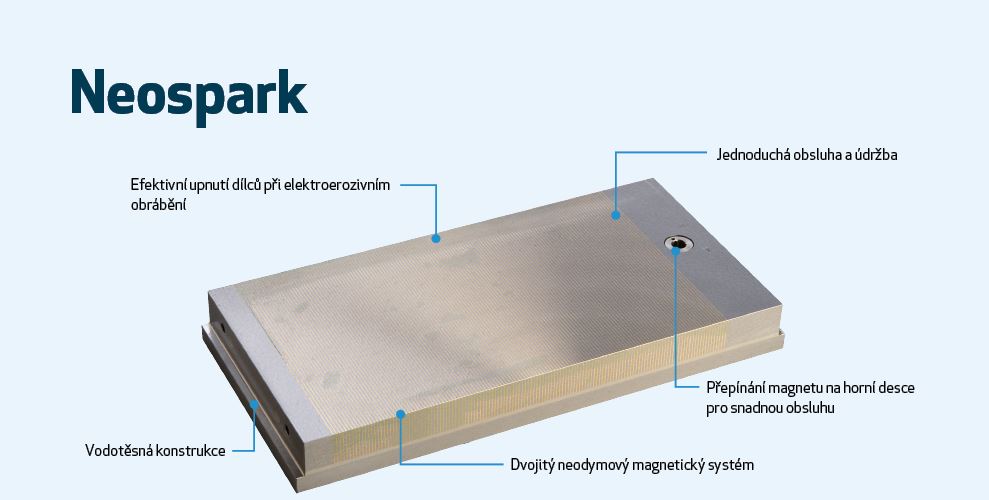

Advantages:

Masivní ocelová základna s integrovaným ovládacím systémem
Efektivní elektroerozivní obrábění tvrdých materiálů díky velké přídržné síle
Jednoduchá obsluha a údržba
Vodotěsná konstrukce
Velmi nízká výška magnetu
Přepínání magnetu na horní desce pro snadnou obsluhu
Neodymový magnetický systém

Related products

Permanentní magnetický upínač pro ploché broušení Neomicro
Magnetický upínač s jemným pólováním pro přesné broušení.

Ruční demagnetizér HD pro odmagnetování velkých a složitých dílců
Demagnetizér HD pro odmagnetování dílců.

This product can be rented. Just create an inquiry and check the rent box.

Are you not sure that this product is the right choice? Send us your inquiry and our representatives will be happy to advise you.

Tabulkové zobrazení

Catalog number	Rozměr upínače	Height [mm]	Availability (approximate)	Price without VAT (valid for EU only)
NEOK100175	100x175 mm	32.00	5-6 týdnů	On request
NEOK130255	130x255 mm	32.00	5-6 týdnů	On request
NEOK150150	150x150 mm	35.00	5-6 týdnů	On request
NEOK150250	150x250 mm	35.00	5-6 týdnů	On request
NEOK150300	150x300 mm	35.00	5-6 týdnů	On request
NEOK150350	150x350 mm	35.00	5-6 týdnů	On request
NEOK150450	150x450 mm	35.00	5-6 týdnů	On request
NEOK200300	200x300 mm	35.00	5-6 týdnů	On request
NEOK200400	200x400 mm	35.00	5-6 týdnů	On request
NEOK200600	200x600 mm	35.00	5-6 týdnů	On request

Podrobný popis:

Magnetický upínač Neospark s nízkou konstrukční výškou je vyvinutý primárně pro elektroerozivní obrábění, ale je vhodný také pro přesné ploché broušení menších obrobků. Vysoká přídržná síla dvojitého neodymového magnetického systému zaručuje stabilitu upnutí. Operátoři upínače ocení velmi snadné ovládání z vrchní strany magnetu a minimální údržbu.

Důležité parametry:

Aplikace: EDM
Technologie: Permanentní
Upínací síla: 100 N/cm²
Min. velikost obrobku: 4 x 4 x 1 mm
Pólování: Příčné
Limit přebroušení: 7 mm
Pólová rozteč: T1,9 1,4 + 0,5 mm (ocel/mosaz)
Záruka: 2 roky

Součást balení:

Magnetický upínač
Sada upínek
Certifikát
Šestihranný klíč
Návod k obsluze

Použití:

Elektroerozivní obrábění EDM
Možnost ponoření do dielektrické kapaliny
Přesné broušení velmi malých a tenkých dílců

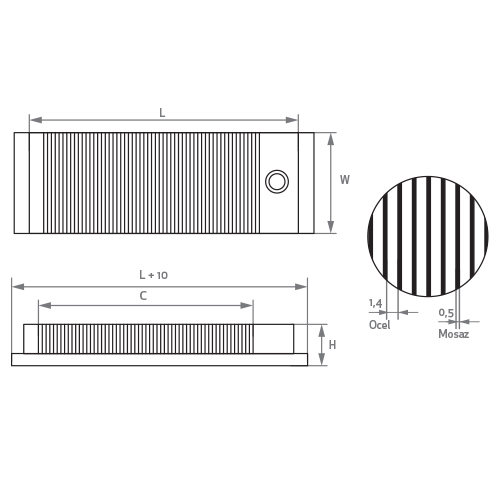

Parametry

Katalogové číslo	W (mm)	L (mm)	H (mm)	C (mm)	Hmotnost (kg)
NEOK100175	100	175	32	120	5
NEOK130255	130	255	32	200	9
NEOK150150	150	150	35	95	7
NEOK150300	150	300	35	245	13
NEOK150350	150	350	35	295	15
NEOK150450	150	450	35	395	19
NEOK200400	200	400	35	342	23
